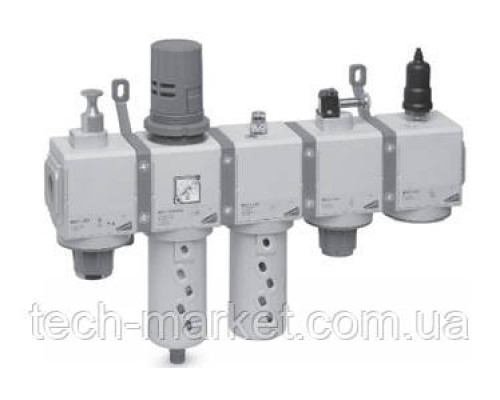

Модульні блоки підготовки повітря
Серія MD Camozzi
Змінні картриджі для зовнішнього приєднання: різьбові (G1/8, G1/4, G3/8);
або з цанговим затискачем (під трубопровід зовнішнім діаметром 6, 8 і 10 мм)
Модульна збірка
|
- Компактний дизайн - Оптимізовані розміри - Висока надійність - Легке і швидке обслуговування - Мала вага - Додаткові вихідні отвори - Широкий діапазон функцій - Орієнтація блоків в 8 положеннях з кроком 45 градусів (360/8) (крім фільтрів, фільтрів-регуляторів і маслораспылителей)
|
Нова лінійка блоків підготовки повітря Серії MD була розроблена для задоволення кількох вимог ринку: легкі і компактні модульні елементи, які характеризуються високою продуктивністю і гнучкістю в підключенні і орієнтації. Номенклатура Серії MD включає в себе фільтри з різним ступенем фільтрації і з можливістю перевірки засмічення фільтроелемента через візуальний індикатор.
Завдяки принципово новим рішенням, ми маємо можливість встановлювати змінні картриджі для підключення входів і виходів, як різьбові, так і з інтегрованим цанговим зажимом. На лицьовій і задній частині фільтра знаходяться два додаткові отвори виходу стисненого повітря з витратними характеристиками, аналогічними стандартного виходу.
| Загальні характеристики колекторів, серія MD |
|
|
|
|
Конструкція |
компактна, модульна |
| Матеріали |
див. таблицю матеріалів |
| Приєднання |
змінні картриджі для зовнішнього підключення: різьбові (G1/8, G1/4, G3/8); |
| Орієнтація Кріплення |
вертикально, в лінію настінний монтаж монтаж панельний |
|
Робоча температура |
-5°C ÷ 50°C при 16 бар (при негативних температурах використовувати осушене повітря) |
|
|
| Конфігурація групового монтажу серії MD: |
Для составления группового монтажа серии MD необходимо использовать приведенный ниже рисунок и конфигуратор в разделе 3/0.50.03
Конфигурация приведенной на рисунке группы элементов, см. ниже:
MD1-V01+A26F000R000L00V16-1/4
 |
 |
| Конфигуратор группы серии MD |
|
MD |
1 |
- |
V01 |
F000 |
R004 |
L00 | V16 | - | 8 | - |
| MD | Серия |
| 1 | Размер 1 = 42 мм |
|
V01 |
МОДУЛЬ + [ * ] (см. стр. с кодировками отдельных устройств): F... = фильтр FC... = коалесцентный фильтр FCA... = фильтр с активированным углем R... = регулятор давления L... = маслораспылитель FR... = фильтр-регулятор V... = клапан безопасности AV... = клапан “мягкого” пуска B... = коллектор ПРИНАДЛЕЖНОСТИ (при необходимости): +A01 = M043-P04 (манометр) +A02 = M043-P06 (манометр) +A03 = M043-P10 (манометр) +A04 = M043-P12 (манометр) +A05 = SWCN-P10-P3-2 (реле давления) +A06 = SWCN-P10-P4-2 (реле давления) +A07 = SWCN-P10-P4-M (реле давления) +A08 = PG010-PB-1/8 (цифровой индикатор) КЛАПАН БЕЗОПАСНОСТИ ...V01 / V16 / V36 +A25 = 2901 1/8 (глушитель) +A26 = 2921 1/8 (глушитель) - рекомендованный выбор +A27 = 2931 1/8 (глушитель) +A28 = 2938 1/8 (глушитель) +A01 = M043-P04 (манометр) +A02 = M043-P06 (манометр) +A03 = M043-P10 (манометр) +A04 = M043-P12 (манометр) +A05 = SWCN-P10-P3-2 (реле давления) +A06 = SWCN-P10-P4-2 (реле давления) +A07 = SWCN-P10-P4-M (реле давления) +A08 = PG010-PB-1/8 (цифровой индикатор) КЛАПАН “МЯГКОГО” ПУСКА И 5-ТИ ЛИНЕЙНЫЙ КОЛЛЕКТОР +A15 = PM11-NC (датчик давления смонтирован сверху) +A16 = PM11-NA (датчик давления смонтирован сверху) +A17 = PM681-1 (датчик давления смонтирован сверху) +A18 = PM681-3 (датчик давления смонтирован сверху) +A19 = PM11-SC + S2520 1/8-1/4 (датчик давления смонтирован сверху, с переходником) +A05 = SWCN-P10-P3-2 (датчик давления смонтирован на лицевой панели) +A06 = SWCN-P10-P4-2 (датчик давления смонтирован на лицевой панели) +A07 = SWCN-P10-P4-M (датчик давления смонтирован на лицевой панели) +A08 = PG010-PB-1/8 (цифровой индикатор) ПРОМЕЖУТОЧНЫЙ СОЕДИНИТЕЛЬНЫЙ КАРТРИДЖ С ДОПОЛНИТЕЛЬНЫМИ ОТВЕРСТИЯМИ (MD1-B) +A17 = PM681-1 (датчик давления смонтирован сверху) +A18 = PM681-3 (датчик давления смонтирован сверху) |
| F000 |
см. МОДУЛЬ (2) + [ * ] |
|
R004 |
см. МОДУЛЬ (2) + [ * ] |
| L00 | см. МОДУЛЬ (2) + [ * ] |
|
V16 |
см. МОДУЛЬ (2) + [ * ] |
| 8 |
Присоединение |
- ВиробникCamozzi
- Гарантійний термін12 міс
- Країна виробникІталія
